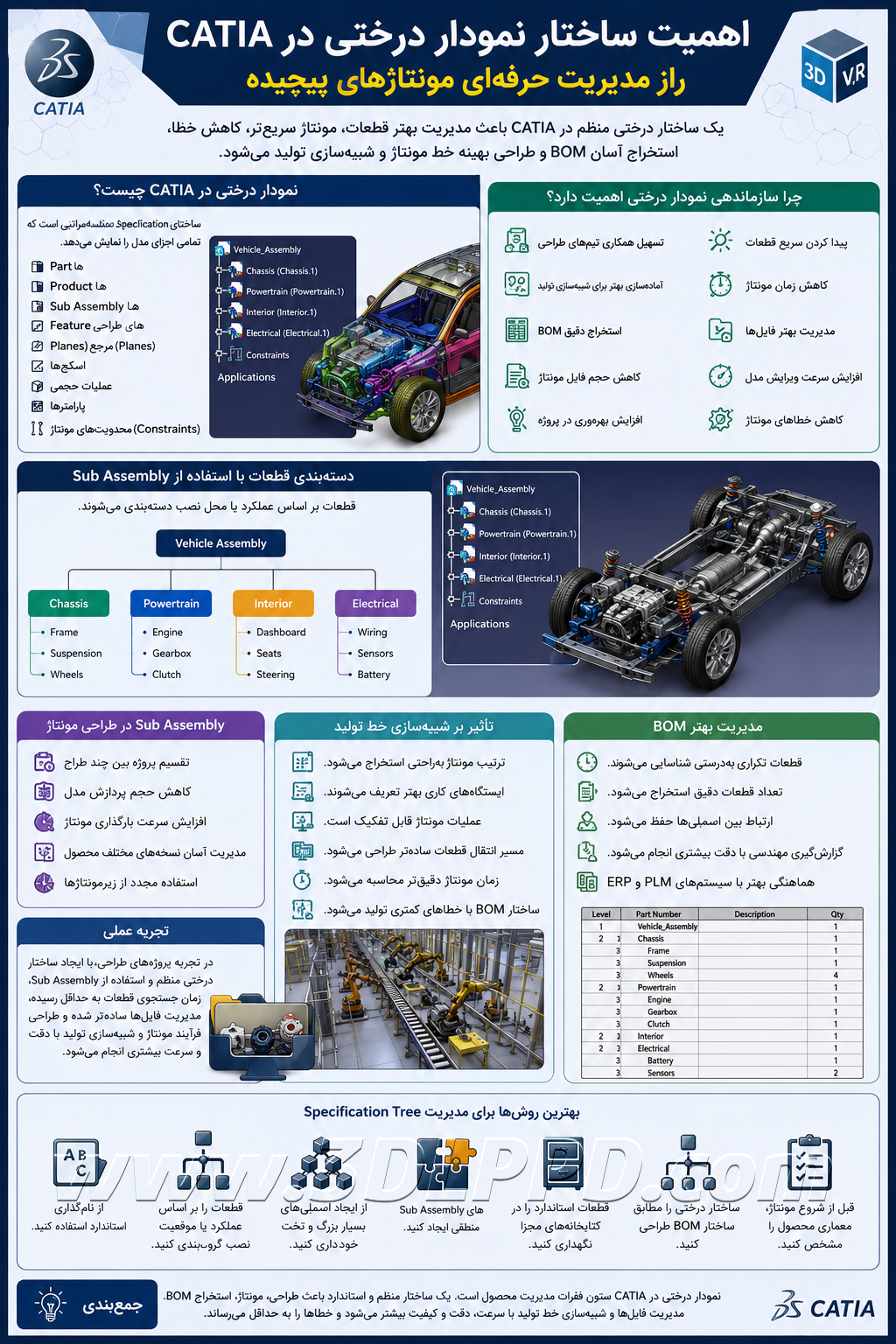

اهمیت ساختار نمودار درختی (Specification Tree) در CATIA؛ راز مدیریت حرفه‌ای مونتاژهای پیچیده

نمودار درختی در CATIA چیست؟

Specification Tree ساختاری سلسله‌مراتبی است که تمامی اجزای مدل شامل موارد زیر را نمایش می‌دهد:

Partها

Productها

Sub Assemblyها

Featureهای طراحی

صفحات مرجع (Planes)

اسکچ‌ها

عملیات حجمی

پارامترها

محدودیت‌های مونتاژ (Constraints)

در واقع این نمودار، همانند ساختار پوشه‌های یک پروژه مهندسی عمل می‌کند و تمام اجزای محصول را به‌صورت سازمان‌یافته نمایش می‌دهد.

در پروژه‌های کوچک شاید این موضوع چندان محسوس نباشد؛ اما زمانی که تعداد قطعات به صدها یا حتی هزاران قطعه برسد، ساختار درختی نامنظم باعث بروز مشکلات جدی می‌شود.

از مهم‌ترین مزایای یک نمودار درختی منظم می‌توان به موارد زیر اشاره کرد:

-پیدا کردن سریع قطعات

-کاهش زمان مونتاژ

-مدیریت بهتر فایل‌ها

-افزایش سرعت ویرایش مدل

-کاهش خطاهای مونتاژ

-تسهیل همکاری تیم‌های طراحی

-آماده‌سازی بهتر برای شبیه‌سازی تولید

بر اساس تجربه پروژه‌های طراحی، بهترین روش این است که از همان ابتدای مدل‌سازی، قطعات بر اساس عملکرد یا محل نصب در قالب Sub Assembly دسته‌بندی شوند.

به عنوان مثال:

در چنین ساختاری، یافتن هر قطعه تنها چند ثانیه زمان می‌برد و نیازی به جستجو در میان صدها Part نخواهد بود.

یکی از بهترین قابلیت‌های CATIA استفاده از مونتاژهای فرعی (Sub Assembly) است.

مزایای این روش عبارت‌اند از:

تقسیم پروژه بین چند طراح

کاهش حجم پردازش مدل

افزایش سرعت بارگذاری مونتاژ

مدیریت آسان نسخه‌های مختلف محصول

استفاده مجدد از زیرمونتاژها در پروژه‌های دیگر

به همین دلیل اکثر شرکت‌های بزرگ خودروسازی و هوافضا ساختار محصول را بر اساس Sub Assembly طراحی می‌کنند.

موضوعی که معمولاً کمتر به آن توجه می‌شود، ارتباط مستقیم ساختار مونتاژ با نرم‌افزارهای شبیه‌سازی مانند Tecnomatix Plant Simulation و DELMIA است.

زمانی که محصول دارای ساختار منطقی باشد:

ترتیب مونتاژ به‌راحتی استخراج می‌شود.

ایستگاه‌های کاری بهتر تعریف می‌شوند.

عملیات مونتاژ قابل تفکیک است.

مسیر انتقال قطعات ساده‌تر طراحی می‌شود.

زمان مونتاژ دقیق‌تر محاسبه می‌شود.

ساختار BOM با خطاهای کمتری تولید می‌شود.

در نتیجه، تیم تولید می‌تواند فرآیند مونتاژ را با سرعت و دقت بیشتری شبیه‌سازی و بهینه‌سازی کند.

زمانی که نمودار درختی اصولی طراحی شده باشد، تهیه Bill of Materials (BOM) بسیار ساده‌تر خواهد بود.

در این حالت:

قطعات تکراری به‌درستی شناسایی می‌شوند.

تعداد قطعات دقیق استخراج می‌شود.

ارتباط بین اسمبلی‌ها حفظ می‌شود.

گزارش‌گیری مهندسی با دقت بیشتری انجام می‌شود.

این موضوع در ارتباط با سیستم‌های PLM و ERP نیز اهمیت زیادی دارد.

برای دستیابی به یک ساختار استاندارد پیشنهاد می‌شود:

از نام‌گذاری استاندارد برای Partها و Productها استفاده کنید.

قطعات را بر اساس عملکرد یا موقعیت نصب گروه‌بندی کنید.

از ایجاد اسمبلی‌های بسیار بزرگ و تخت خودداری کنید.

Sub Assemblyهای منطقی ایجاد کنید.

قطعات استاندارد را در کتابخانه‌های مجزا نگهداری کنید.

ساختار درختی را مطابق ساختار BOM طراحی کنید.

قبل از شروع مونتاژ، معماری محصول را مشخص کنید.

نمودار درختی در CATIA تنها یک ابزار نمایش اجزای مدل نیست؛ بلکه ستون فقرات مدیریت محصول در پروژه‌های مهندسی محسوب می‌شود. یک ساختار منظم، استاندارد و مبتنی بر Sub Assembly باعث می‌شود طراحی، مونتاژ، استخراج BOM، مدیریت فایل‌ها و حتی شبیه‌سازی خط تولید با سرعت، دقت و کیفیت بیشتری انجام شود.

به بیان دیگر، هرچه زمان بیشتری برای طراحی معماری صحیح Specification Tree صرف شود، در ادامه پروژه زمان بسیار بیشتری ذخیره خواهد شد و احتمال بروز خطاهای طراحی و مونتاژ به‌طور قابل توجهی کاهش می‌یابد.

کیفیت یک پروژه CATIA تنها با زیبایی مدل سه‌بعدی سنجیده نمی‌شود؛ بلکه نظم و معماری صحیح نمودار درختی نیز یکی از شاخص‌های اصلی حرفه‌ای بودن آن است.
